Nguyên lý hoạt động của hệ thống phanh hơi trên xe đầu kéo
Hệ thống phanh hơi là một trong những bộ phận quan trọng nhất trên xe đầu kéo, xe tải nặng và xe chuyên dụng. Khác với ô tô con sử dụng dầu phanh để truyền lực, xe đầu kéo sử dụng khí nén để điều khiển cơ cấu phanh. Nhờ đó, hệ thống có khả năng tạo lực phanh lớn, hoạt động ổn định và đảm bảo an toàn khi xe vận chuyển hàng hóa có tải trọng lớn.
Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động của hệ thống phanh hơi cũng như vai trò của từng bộ phận trong quá trình phanh.
Hệ thống phanh hơi hoạt động như thế nào?

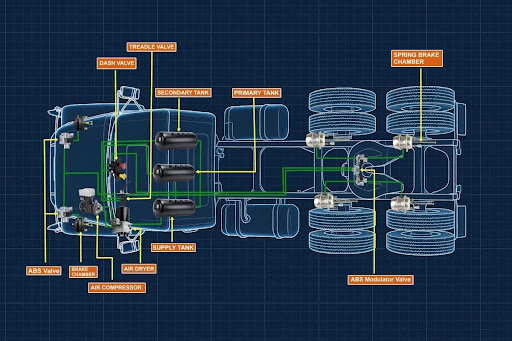

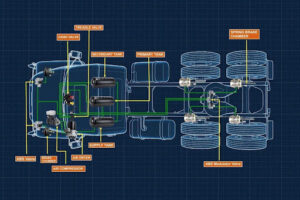

Nguyên lý hoạt động của hệ thống phanh hơi dựa trên việc chuyển đổi năng lượng của khí nén thành lực cơ học để tác động lên cơ cấu phanh ở các bánh xe.
Toàn bộ quá trình diễn ra liên tục từ khi động cơ khởi động đến khi người lái đạp hoặc nhả bàn đạp phanh.
1. Máy nén khí tạo nguồn khí nén
Khi động cơ hoạt động, máy nén khí (Air Compressor) được dẫn động thông qua động cơ để hút không khí từ môi trường và nén lên áp suất khoảng 8–10 bar.
Khí nén sau khi được tạo ra sẽ đi qua bộ sấy khí (Air Dryer) nhằm loại bỏ hơi nước, dầu và các tạp chất. Đây là bước rất quan trọng giúp bảo vệ các van hơi, bầu phanh và đường ống khí nén khỏi hiện tượng ăn mòn hoặc đóng băng.
Sau khi được làm sạch, khí nén sẽ được đưa vào các bình chứa hơi để sẵn sàng cung cấp cho hệ thống phanh.
2. Bình chứa hơi tích trữ áp suất

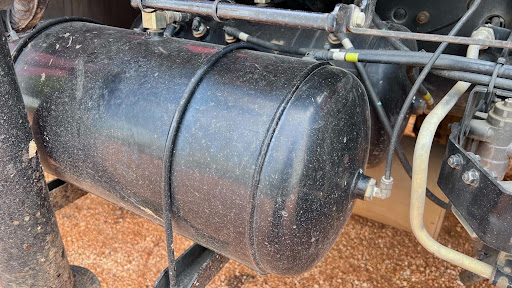

Khí nén được lưu trữ trong bình chứa hơi (Air Tank). Trên xe đầu kéo thường bố trí từ 2 đến 4 bình hơi, mỗi bình đảm nhận một mạch riêng như:
- Mạch phanh cầu trước.
- Mạch phanh cầu sau.
- Mạch phanh sơ-mi rơ-moóc.
- Mạch cấp khí cho các thiết bị khí nén khác.
Việc chia thành nhiều mạch độc lập giúp hệ thống vẫn duy trì khả năng phanh ngay cả khi một mạch gặp sự cố, góp phần nâng cao độ an toàn khi vận hành.
3. Người lái đạp bàn đạp phanh
Khi người lái tác động lên bàn đạp phanh, tổng van phanh (Foot Brake Valve) sẽ điều tiết lượng khí nén từ bình chứa theo lực đạp.
Áp suất khí nén được truyền đến van relay (Relay Valve) hoặc van chia hơi, sau đó phân phối nhanh đến các bầu phanh ở từng bánh xe.
Lực đạp càng lớn thì áp suất khí nén càng cao, giúp tăng lực phanh tương ứng với nhu cầu giảm tốc của xe.
4. Bầu phanh chuyển khí nén thành lực cơ học
Đây là giai đoạn quan trọng nhất trong quá trình phanh.

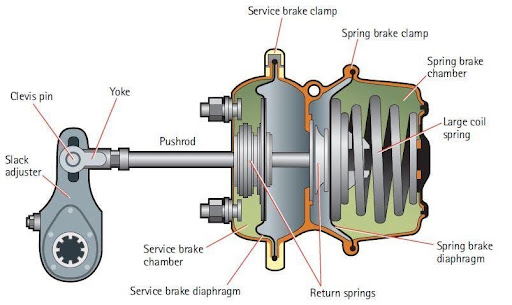

Khi khí nén đi vào bầu phanh (Brake Chamber), áp suất sẽ đẩy màng cao su và thanh truyền (Push Rod) dịch chuyển về phía trước.
Thanh truyền tác động lên lốc kê (Slack Adjuster), làm quay trục cam chữ S (S-Cam).
Cam chữ S sẽ ép hai guốc phanh mở rộng, khiến má phanh tì sát vào tang trống phanh đang quay cùng bánh xe.
Lực ma sát sinh ra giữa má phanh và tang trống sẽ làm giảm tốc độ quay của bánh xe, giúp xe giảm tốc hoặc dừng hẳn.
Trên nhiều dòng xe đầu kéo hiện nay như HOWO MAX, SITRAK, Dongfeng hay Shacman, hệ thống thường sử dụng lốc kê tự động (Automatic Slack Adjuster) giúp tự điều chỉnh khe hở má phanh, giảm công bảo dưỡng và duy trì hiệu quả phanh ổn định.
5. Khi nhả bàn đạp phanh
Khi người lái nhả chân khỏi bàn đạp phanh, tổng van sẽ ngắt đường cấp khí và đồng thời mở đường xả.
Khí nén trong bầu phanh được xả ra ngoài, lò xo hồi bên trong bầu phanh đưa thanh truyền trở về vị trí ban đầu.
Lốc kê và cam chữ S trở lại trạng thái nghỉ, má phanh tách khỏi tang trống và bánh xe tiếp tục quay tự do.
Quá trình này diễn ra rất nhanh, giúp xe vận hành êm ái và đảm bảo khả năng điều khiển chính xác.
Nguyên lý hoạt động của phanh tay

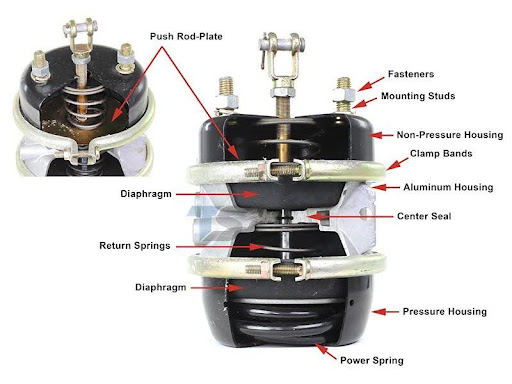

Ngoài phanh chân, xe đầu kéo còn được trang bị phanh tay (Parking Brake) sử dụng bầu tích năng (Spring Brake Chamber).
Bên trong bầu tích năng có một lò xo rất lớn luôn tạo lực ép lên cơ cấu phanh.
- Khi hệ thống có đủ áp suất khí nén, khí nén sẽ nén lò xo lại, phanh được nhả và xe có thể di chuyển bình thường.
- Khi người lái kéo phanh tay hoặc áp suất khí nén bị mất, khí nén được xả ra ngoài, lò xo bung ra tạo lực ép lên cơ cấu phanh, giữ xe đứng yên hoặc tự động hãm xe trong trường hợp khẩn cấp.
Đây là cơ chế an toàn đặc trưng của hệ thống phanh hơi, thường được gọi là “mất hơi thì phanh” (Fail-safe Brake).
Ưu điểm của hệ thống phanh hơi
So với hệ thống phanh dầu trên xe du lịch, phanh hơi có nhiều ưu điểm vượt trội:
- Tạo lực phanh lớn, đáp ứng yêu cầu của xe tải trọng lớn.
- Hoạt động ổn định trong điều kiện làm việc liên tục.
- Có khả năng điều khiển đồng thời phanh của xe đầu kéo và sơ-mi rơ-moóc.
- Độ an toàn cao nhờ cơ chế tự động phanh khi mất áp suất khí nén.
- Dễ kiểm tra, bảo dưỡng và thay thế từng cụm phụ tùng riêng biệt.
Những lưu ý để hệ thống phanh hơi hoạt động hiệu quả
Để đảm bảo hệ thống phanh luôn hoạt động ổn định và an toàn, chủ xe nên:
- Kiểm tra áp suất hơi trước mỗi chuyến đi.
- Xả nước trong bình chứa hơi định kỳ.
- Thay lõi sấy khí theo khuyến cáo của nhà sản xuất.
- Kiểm tra bầu phanh, van relay, lốc kê và đường ống khí nén khi xe có dấu hiệu mất hơi hoặc phanh không đều.
- Bảo dưỡng toàn bộ hệ thống phanh theo định kỳ nhằm phát hiện sớm các hư hỏng và kéo dài tuổi thọ phụ tùng.
Kết luận
Nguyên lý hoạt động của hệ thống phanh hơi trên xe đầu kéo là quá trình sử dụng khí nén để tạo lực phanh, thông qua sự phối hợp giữa máy nén khí, bộ sấy khí, bình chứa hơi, tổng van phanh, van relay, bầu phanh và cơ cấu phanh tại bánh xe.
Nhờ khả năng tạo lực phanh lớn, độ an toàn cao và cơ chế tự động phanh khi mất áp suất khí nén, hệ thống phanh hơi đã trở thành tiêu chuẩn trên hầu hết các dòng xe đầu kéo hiện nay như HOWO, SITRAK, Dongfeng, Shacman và FAW. Việc hiểu rõ nguyên lý hoạt động sẽ giúp người sử dụng dễ dàng kiểm tra, bảo dưỡng và xử lý các sự cố, góp phần đảm bảo an toàn trong quá trình vận hành xe.
