Van bảo vệ 4 ngã (Four Circuit Protection Valve) là một trong những van quan trọng nhất của hệ thống phanh hơi trên xe đầu kéo. Bộ phận này có nhiệm vụ phân phối khí nén từ bình chứa chính đến các mạch khí độc lập, đồng thời ngăn không cho toàn bộ hệ thống mất hơi khi một mạch gặp sự cố.
Trên các dòng xe đầu kéo HOWO, SITRAK, Dongfeng, Shacman và FAW, van bảo vệ 4 ngả thường được lắp ngay sau bộ sấy khí và trước các bình chứa hơi.
Van bảo vệ 4 ngã là gì?
Van bảo vệ 4 ngã là loại van phân phối khí nén có một cửa khí vào và bốn cửa khí ra.
Sau khi khí nén được máy nén khí tạo ra và đi qua bộ sấy khí, khí sẽ đi vào van bảo vệ 4 ngã. Từ đây, van sẽ chia khí đến các bình hơi hoặc các mạch khí nén khác nhau trên xe.
Thông thường, bốn mạch khí gồm:
- Mạch phanh cầu trước.
- Mạch phanh cầu sau.
- Mạch phanh sơ-mi rơ-moóc.
- Mạch cung cấp khí cho các thiết bị phụ như còi hơi, ghế hơi hoặc hệ thống treo khí nén (tùy từng dòng xe).
Việc chia thành nhiều mạch giúp hệ thống hoạt động an toàn và ổn định hơn.

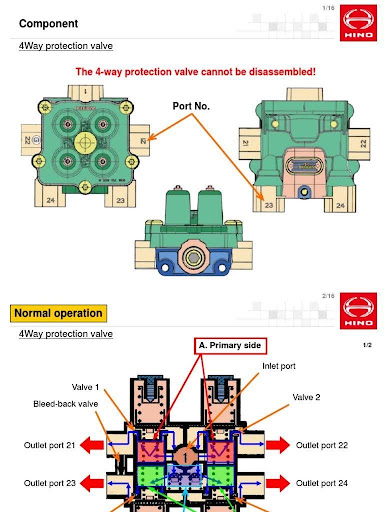

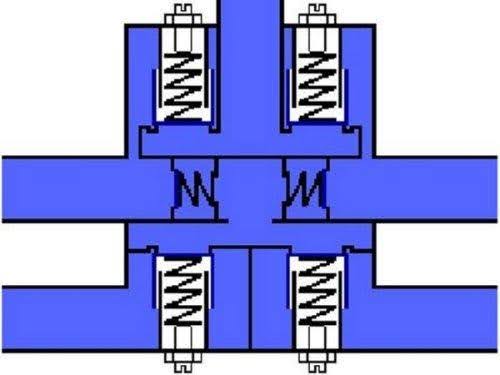

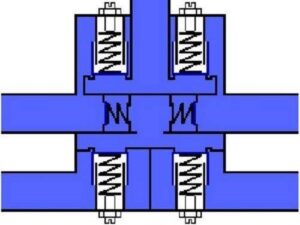

Nguyên lý hoạt động của van bảo vệ 4 ngã
Van bảo vệ 4 ngã hoạt động hoàn toàn bằng áp suất khí nén, không sử dụng điện.
Giai đoạn 1: Cấp khí vào van
Khi động cơ hoạt động, máy nén khí tạo áp suất và đưa khí nén qua bộ sấy khí.
Khí nén sạch đi vào cửa cấp của van bảo vệ 4 ngã.
Giai đoạn 2: Phân phối khí đến các mạch
Khi áp suất đạt ngưỡng làm việc, các van một chiều bên trong sẽ lần lượt mở.
Khí nén được phân phối đến từng mạch độc lập:
- Bình hơi cầu trước.
- Bình hơi cầu sau.
- Bình hơi rơ-moóc.
- Bình hơi cấp cho các thiết bị phụ.
Mỗi mạch được cấp khí riêng và không ảnh hưởng lẫn nhau.
Giai đoạn 3: Duy trì áp suất từng mạch
Sau khi các bình hơi đã đủ áp suất, van sẽ tự động giữ áp suất ổn định trong từng mạch.
Nếu một mạch tiêu thụ nhiều khí hơn, van sẽ tiếp tục cấp khí cho mạch đó mà không làm giảm áp suất của các mạch còn lại.
Giai đoạn 4: Bảo vệ khi xảy ra rò rỉ
Đây là chức năng quan trọng nhất của van bảo vệ 4 ngã.
Nếu một đường ống khí hoặc một bình hơi bị rò rỉ, van sẽ nhanh chóng đóng đường cấp khí đến mạch bị hỏng.
Ba mạch còn lại vẫn giữ được áp suất và tiếp tục hoạt động bình thường.
Ví dụ:
- Đường hơi của phanh rơ-moóc bị vỡ.
- Van sẽ cô lập mạch phanh rơ-moóc.
- Phanh cầu trước và cầu sau vẫn có đủ áp suất để người lái kiểm soát xe và đưa xe đến nơi sửa chữa.
Chính vì vậy, van này được gọi là van bảo vệ 4 ngã.

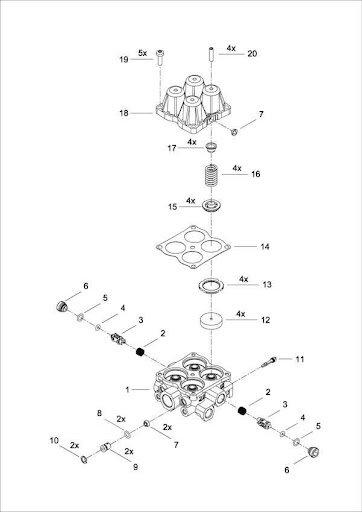

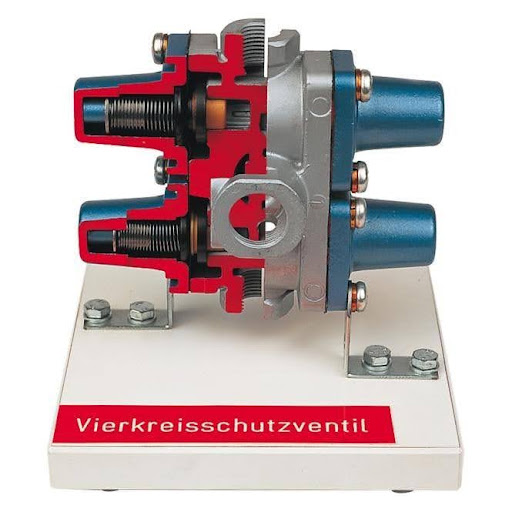

Cấu tạo cơ bản của van bảo vệ 4 ngã
Một van bảo vệ 4 ngã thường gồm các bộ phận sau:
| Bộ phận | Chức năng |
| Thân van | Chứa toàn bộ cơ cấu van và các cửa khí. |
| Cửa khí vào | Nhận khí nén từ bộ sấy khí. |
| 4 cửa khí ra | Cấp khí đến từng mạch độc lập. |
| Van một chiều | Ngăn khí chảy ngược giữa các mạch. |
| Lò xo và piston | Điều khiển đóng, mở theo áp suất khí nén. |
| Gioăng làm kín | Ngăn rò rỉ khí giữa các khoang van. |
Vai trò của van bảo vệ 4 ngã
Van bảo vệ 4 ngả mang lại nhiều lợi ích cho hệ thống khí nén:
- Phân phối khí nén đồng đều đến các mạch.
- Duy trì áp suất ổn định trong từng mạch.
- Ngăn khí chảy ngược giữa các bình hơi.
- Cô lập mạch bị rò rỉ, giúp các mạch còn lại vẫn hoạt động.
- Tăng độ an toàn cho hệ thống phanh hơi.
Đây là một trong những bộ phận giúp xe đầu kéo vẫn duy trì khả năng phanh ngay cả khi xảy ra sự cố mất hơi ở một mạch.
Dấu hiệu van bảo vệ 4 ngã bị hỏng
Khi van gặp sự cố, xe có thể xuất hiện các hiện tượng như:
- Xe lên hơi chậm.
- Một hoặc nhiều bình hơi không đủ áp suất.
- Áp suất giữa các mạch không đều.
- Khí nén bị thất thoát liên tục.
- Có tiếng xì hơi tại thân van.
- Đèn cảnh báo áp suất hơi sáng.
Nếu không khắc phục kịp thời, khả năng phanh của xe có thể bị ảnh hưởng.
Bảo dưỡng van bảo vệ 4 ngã
Để van hoạt động ổn định, nên:
- Kiểm tra rò rỉ khí tại các đầu nối.
- Xả nước bình hơi thường xuyên.
- Thay lõi sấy khí đúng định kỳ để hạn chế hơi nước và cặn bẩn đi vào van.
- Kiểm tra áp suất của từng bình hơi.
- Thay mới van khi bị kẹt, nứt thân hoặc rò rỉ không thể sửa chữa.
Kết luận
Van bảo vệ 4 ngã là bộ phận đảm nhận việc phân phối và bảo vệ các mạch khí nén trong hệ thống phanh hơi của xe đầu kéo. Nhờ khả năng chia khí thành nhiều mạch độc lập và tự động cô lập mạch bị rò rỉ, van giúp hệ thống phanh duy trì áp suất ổn định và nâng cao mức độ an toàn khi vận hành.
Đối với các dòng xe HOWO, SITRAK, Dongfeng, Shacman hay FAW, việc kiểm tra và bảo dưỡng van bảo vệ 4 ngã định kỳ là rất cần thiết để hệ thống phanh hơi luôn hoạt động hiệu quả và tin cậy.
